咬合风管制作工艺

发布日期:2019-05-07 18:33:32浏览次数:620

咬合风管制作工艺

一般情况下,螺旋风管和螺旋风管配套使用的镀锌/不锈钢弯头,三通,不锈钢四通等结构件还有矩形风管及相应配件,它们的制作成形最重要的一个环节就是片片的咬合。那么今天我们来说说风管咬合工艺。咬合风管制作工艺

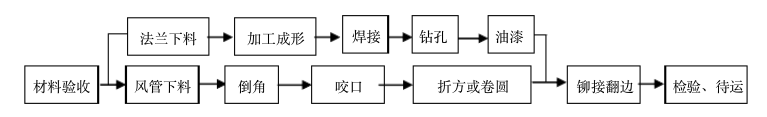

咬合风管制作工艺先简单说下风管咬口连接的工艺流程,从备料结束到制作完成,我们大致可以用以下简单的图标描述一下

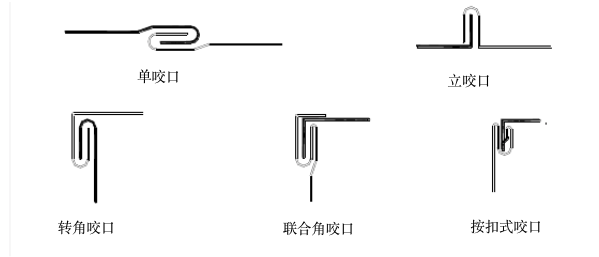

那么现在具体说说风管及配件的咬合,板材的拼接和圆形风管的闭合咬口如下图所示,可采用单咬口;矩形风管或配件的四角组合可采用转角咬口、联合角咬口、按扣式咬口;圆形弯管的组合可采用立咬口。

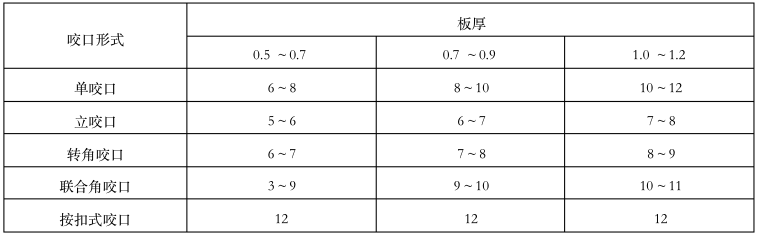

说到咬合风管制作工艺,更具体的来说下,咬口的宽度和留量根据板材厚度而定,咬口留量的大小/咬口宽度和重叠层数和使用机械有关。对单平咬口,单立咬口,转角咬口在第一块板上等于咬口宽,而在第二块板上是两倍宽,即咬口留量等于三倍咬口宽;联合角咬口在第一块板上为咬口宽,在第二块板上是三倍咬合宽,咬口留量就等于四倍咬口宽度。现在用一个表格来看看。
