共板法兰矩形风管制作技术

发布日期:2017-10-19 15:47:01浏览次数:4406

共板法兰矩形风管制作技术

      随着科学技术的进步,在现代安装工程中,在空调风管的制作、安装过程中, 新材料、新工艺层出不穷, 共板法兰风管就是其中之一。 该风管采用全自动生产线, 并结合世界上先进的数控及光纤信息技术, 除能生产镀锌矩形风管外, 还能生产弯头、三通、四通等各种异形风管配件。 在安装工程中发挥着越来越重要的作用。

      今天,就共板法兰矩形风管的板材选用、加工流程、还有工艺特点来说说,共板法兰风管的优势。

一、板材选用

       制作共板法兰矩形风管所用钢板的厚度严格按照国标GB50243-2002的规定执行。

二、加工流程

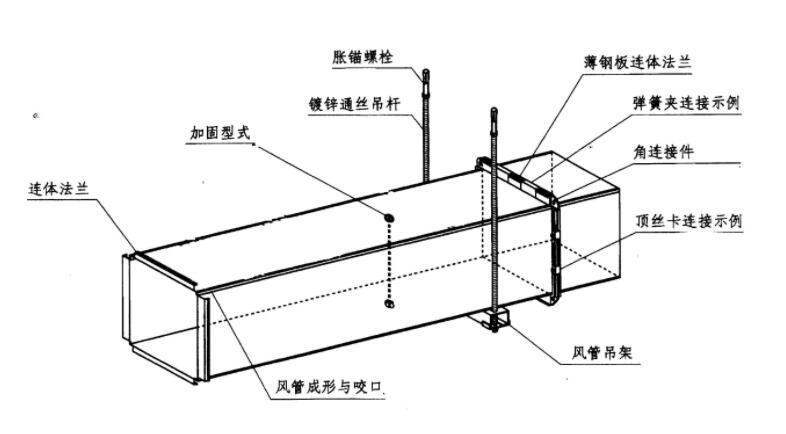

初步需要做的是绘制风管下料加工草图,然后根据施工图纸及现场实际情况按风管所服务的系统现场绘制加工草图,并按系统编号。重点来说说共板法兰矩形风管生产流程,将风管加工草图尺寸输入到电脑→进镀锌板于生产线调直→压筋→剪板机剪板→咬口→机制TFD法兰成形机→折弯机折弯→质检,如下图:

三、共板法兰风管的工艺特点

1、生产线机械化.自动化程度高, 大大提高了制作效率以及风管的制作精度, 降低工程造价.

2、共板法兰矩形风管自成法兰, 减轻风管重量, 与传统角铁法兰比较, 节约了法兰型钢及连接螺栓, 降低材料损耗.

3、风管密封性好, 显著降低漏风量, 节约能源, 降低主机运行成本.

4、共板法兰矩形风管强度高、无焊点、耐腐蚀性好,连接严密,漏风率低等诸多优特点,且外形美观整洁, 无镀锌层破损.

5、共板法兰矩形风管生产安装快捷, 减轻劳动强度, 提供劳动效率, 满足工程需要.

      公司通风管道高质量,高气密,高强度和安装方便赢得了广大新老客户的一致好评。通风管还在宸鸿科技、正新轮胎、天马微电子、垃圾发电厂、厦门机场、奔驰厂房、新能源集团等工程实例上应用,因其工艺先进,质量精良、标准化、互换的好、便于安装、价格低廉等深受用户喜欢。
